BLDC Motortreiber 125-24

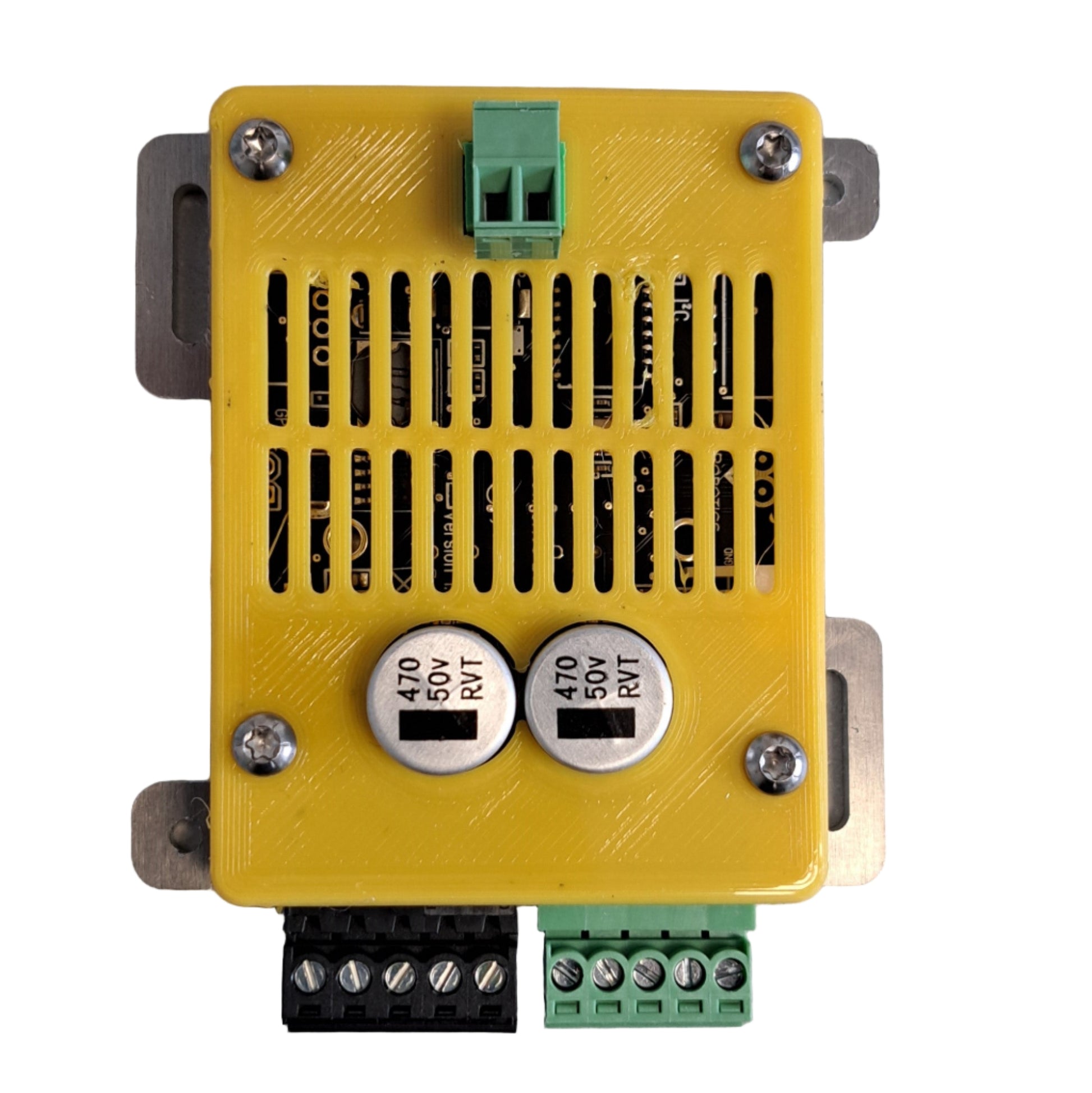

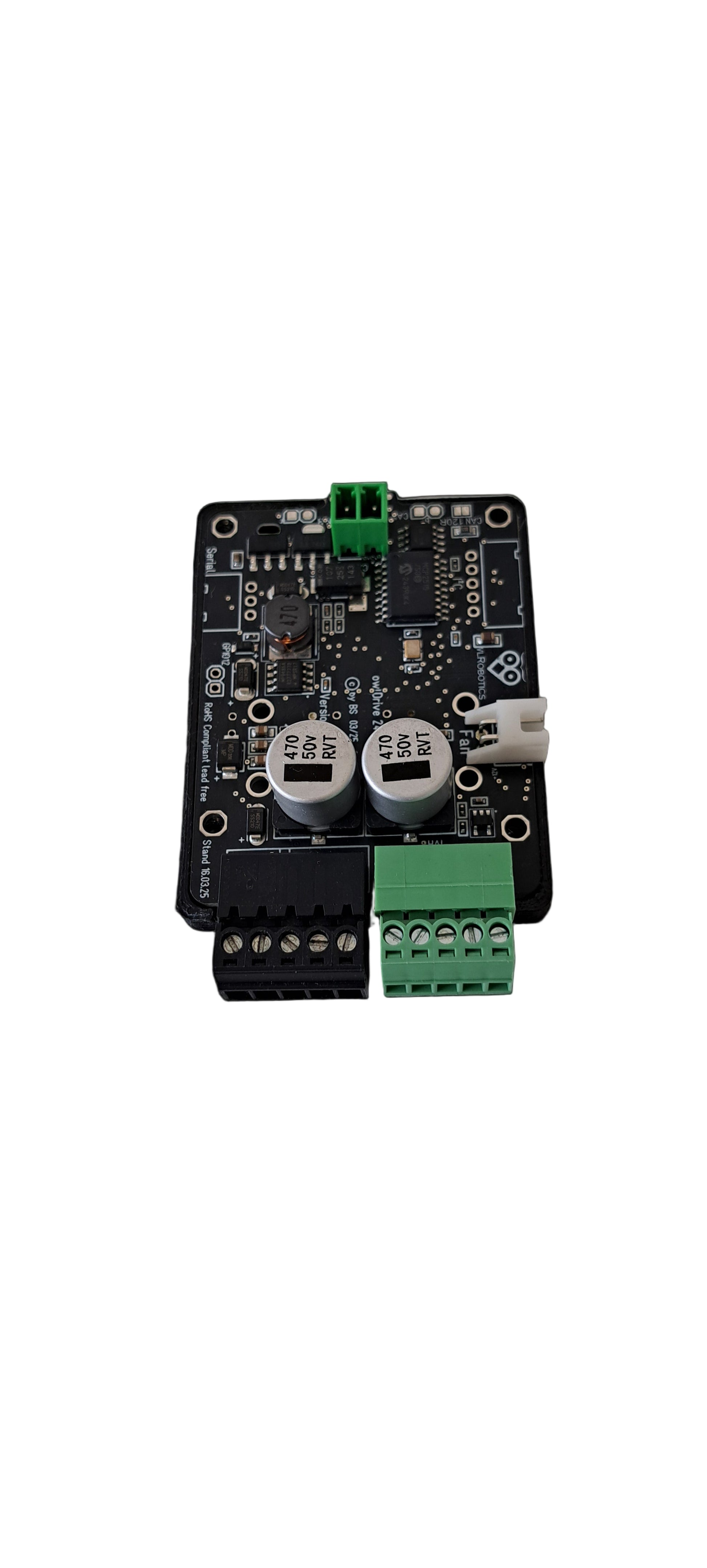

SMARTMOW BLDC Motortreiber

Der intelligente bürstenlose Controller und Treiber, ist ein feldorientierter (FOC) Treiber für alle Arten von bürstenlosen Gleichstrommotoren. Er bietet verschiedene Funktionen zur Konfiguration verschiedener Motortypen. Der integrierte Controller unterstützt verschiedene Protokolle auf unterschiedlicher Hardware. Die benutzerfreundliche Konfigurationsoberfläche über den seriellen USB-Anschluss bietet dem Benutzer ein einfaches, aber effektives Konfigurationsmenü ohne spezielle Software oder Tools.

Spezifikation:
Die Treiber sind für bürstenlose Gleichstrommotoren 12–36V bis zu 125W Spitzenleistung (max. 75W ohne Kühlplatte)

Protokollübersicht Treiber:
UART und USB verwenden das FOC-Commander-Protokoll, das direkt mit dem FOC-Controller kommuniziert. Die Konfiguration (Motorkonfiguration, Bewegungskonfiguration, CAN-Konfiguration usw.) kann über USB, Seriell oder CAN-Bus geändert und gespeichert werden.

Technische Daten:
Eingangsspannung 15–35 V DC (typisch 24 V)
Maximalstrom (Dauer) 4 A (konfigurierbar)
Maximalstrom (Peak) 8 A (bis 5 s)
Motor Typen 3-Phasen bürstenlos (BLDC, FOC-kompatibel), 1-Phasen bürstenlos
Regelung Sinusförmige FOC / Trapezkommutierung
Positionsrückführung Hall-Sensoren
PWM-Frequenz 15 -60kHz (einstellbar)
Kommunikation CAN, UART, USB
Schnittstellen GPIO, ADC, Endschalter, Temperatursensoren
Microcontroller RP2040
Firmware Update über CAN, USB oder UART
Schutzfunktionen Überstrom, Überspannung, Unterspannung, Übertemperatur, Kurzschluss, Strombegrenzung
Abmessungen 85mm × 70 mm × 30 mm
Befestigung M3-Schraublöcher, 4-fach
Gewicht ca. 40 g
